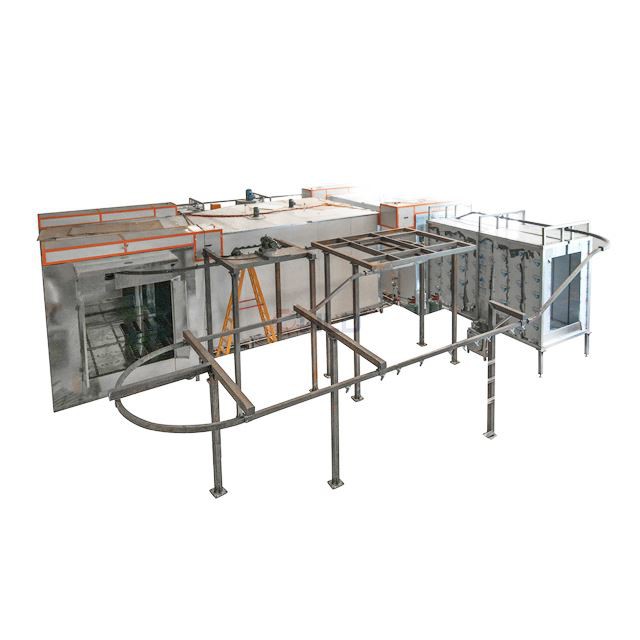

Jalur Pelapis Serbuk Otomatis Di Amerika Untuk Produk Industri

1) Ruang lingkup penerapan peralatan

Peralatan ini cocok untuk proses pelapisan bubuk komponen logam, dan ukuran maksimum komponen logam adalah (mm): L2400 × W900 × H1400; Alat pengangkat berbentuk Y pada rantai konveyor menanggung beban 55KG; Suhu pemanggangan adalah 180-220 derajat (dapat disesuaikan).

2) Aksesori utama peralatan

Peralatan tersebut terutama terdiri dari ruang pembersihan dan penyemprotan, ruang pengeringan, ruang penyemprotan bubuk, mesin bolak-balik, pistol penyemprot bubuk, ruang pemanggangan, peralatan pengangkut rantai suspensi, dan sistem kontrol listrik.

1, Parameter dasar

1.1. Dimensi benda kerja (mm * mm * mm): 2400x900x1400.

1.2 Waktu penyemprotan: 7 jam per hari

1.3 Lokasi produksi (m * m): 19.2x12.2.

1.4 Catu Daya:

AC tiga fase: 240V; Frekuensi: 60Hz;

2, Aliran proses dan kapasitas produksi

1.1. Garis pengecatan semprot: digantung → penyemprotan dengan air bersih → pengeringan (100-120 derajat ) → penyemprotan (penyemprotan otomatis atau manual) → cat kue (dapat disesuaikan pada suhu 180-220 derajat ) → pendinginan → digantung.

1.2. Kecepatan rantai konveyor: 0.5-0.8m/mnt.

3, Deskripsi proses peralatan dan desain struktural

1. Ruang pembersih semprotan air bersih

Rangka ruang penyemprotan terbuat dari tabung persegi baja karbon galvanis berukuran 80 × 80, dan panel dinding tangki terbuat dari pelat baja tahan karat SUS304 setebal 0,9 mm. Pelat bawah ruangan terbuat dari pelat baja tahan karat SUS304 setebal 2,0 mm.

Tangki sirkulasi air terbuat dari pelat baja tahan karat SUS304 setebal 2 mm, dan tangki dilengkapi dengan saringan filter SUS304. Pompa semprot mengadopsi pompa sentrifugal PP vertikal dengan kekuatan 1,5kw, laju aliran 16m3/jam, dan tekanan 2bar. Bahan pipa semprot adalah PPR leleh panas.

2. Peralatan konveyor

Peralatan pengangkut terutama terdiri dari penggerak listrik, mekanisme pengencangan palu berat, rantai, rel, rel melengkung, rel teleskopik, rel inspeksi, braket, sistem kontrol kelistrikan, perangkat perlindungan otomatis beban berlebih, dll. Mengadopsi tipe berat 150 -rantai konveyor suspensi tugas dan alat pengangkat berbentuk Y dengan kapasitas pengangkatan satu titik 55Kg; Penggerak listrik Vmax ≈ 0.5-1m/mnt, pasang 1 set penggerak listrik. Perangkat penegang dilengkapi dengan perangkat sakelar pelindung batas perpindahan untuk memastikan kelancaran pengoperasian seluruh rantai. Sakelar penghenti darurat dipasang di area benda kerja atas dan bawah, area penyemprotan bubuk, dan area pemanggangan suhu tinggi di sepanjang jalur, dengan perlindungan keselamatan ganda mekanis dan elektrik dipasang untuk sistem penggerak; Bahan rangka penyangga jalur rantai adalah tabung persegi baja karbon 100 × 100.

3. Oven pengering dan oven pemanggang

Oven pengering dan oven pemanggang suhu tinggi mengadopsi struktur lurus, dan rangka bawah ruang pemanggang terbuat dari profil, yang terbuat dari 80 × 80 tabung baja galvanis persegi dengan ketebalan 2.0mm. Papan insulasi untuk ruang oven pengering terbuat dari panel sandwich wol batu 75 mm, dan papan insulasi untuk ruang oven pengering suhu tinggi terbuat dari panel sandwich wol batu 125 mm. Panel dalam dan luar papan insulasi adalah papan berlapis warna setebal 0,6 mm, dan lapisan tengah diisi dengan bahan insulasi wol batu 100K. Panel bagian dalam dan luar ditekan bersama dengan bahan insulasi secara keseluruhan, dan suhu dinding luar ruangan tidak lebih tinggi dari 10 derajat di atas suhu sekitar.

4. Sistem pemanas

Perangkat pemanas mengadopsi metode pemanasan langsung radiasi inframerah gas alam 2602 (potongan keramik tahan tekanan suhu tinggi), dan pemanas radiasi inframerah gas alam dipasang di bagian bawah tungku pemanggangan. Spesifikasi tiap set pemanas radiasi infra merah gas alam adalah 930 * 135 * 190 (mm), dengan kapasitas pemanasan 10,3 (8,9) kw (kkal/jam). Pasang 16 set oven pengering; Pasang 42 set oven pemanggang suhu tinggi.

Sistem pengatur suhu pada oven pemanggang suhu tinggi dan oven pengering masing-masing dilengkapi dengan satu set pengatur suhu, dan suhu di dalam oven pemanggang (sistem akan secara otomatis menjaga suhu konstan pada suhu pemanggangan yang disetel).

Suhu di dalam ruang pemanggangan secara otomatis dikontrol oleh pengontrol suhu digital untuk pemanasan dan kontrol suhu, dan alarm akan dipicu ketika suhu melebihi batas. Suhu di dalam oven pengering dan oven pemanggang suhu tinggi dikontrol secara independen.

5. Isolasi termal

Pasang satu set tirai udara di setiap pintu masuk dan keluar oven pengering dan oven pemanggang. Tirai udara bertiup keluar dari satu sisi pintu masuk dan keluar oven pemanggang, dan mengembalikan udara dari sisi lainnya. Kekuatan pengering rambut adalah 1.5-2.2 kW. Pasang satu pipa knalpot di bagian atas pintu masuk dan keluar oven pemanggang.

6. Ruang penyemprotan bubuk

1) Peralatan ruang penyemprotan bubuk: 1 set;

2) Perangkat daur ulang bubuk: 2 set;

3) Metode penyemprotan: metode penyemprotan manual.

4) Persyaratan material untuk ruang serbuk: Badan ruang semprot terbuat dari bahan pelat baja T1.2mm, dengan lapisan serbuk permukaan.

5) Metode daur ulang: Sistem daur ulang dua sisi.

6) Kipas daur ulang: kuantitas 2, model 4-72; Aliran Udara: 6000M3/jam; Tekanan total: 1200Pa; Daya: 5,5kw.

7) Saluran pembuangan: Saluran terbuat dari lembaran logam galvanis T0.8 yang dipadukan dengan flensa besi siku.

7. Kontrol Listrik

Sistem kendali kelistrikan terutama terdiri dari ruang penyemprotan, ruang penyemprotan bubuk, penyemprot bubuk, mesin bolak-balik, oven pengering, oven pemanggang suhu tinggi, dan kendali rantai konveyor.

Setiap sirkuit kontrol operasi motor dilengkapi dengan pemutus sirkuit tegangan rendah, relai termal, dan komponen pelindung lainnya yang sesuai untuk mencapai perlindungan hubung singkat dan beban berlebih pada motor. Selama pengoperasian normal, terdapat tampilan lampu sinyal hijau, dan jika terjadi kesalahan, terdapat alarm suara dan visual. Komponen kelistrikan utama sistem kendali terbuat dari produk dalam dan luar negeri berkualitas tinggi, atau produk bermerek dari usaha patungan luar negeri Sino.
